Omnifit管路连接器

型号：

Omnifit管路连接器

所属分类：

液相色谱

品牌：

保定兰格

报价：

市场价:面议

分享到：

无

Omnifit管路连接器- 详细介绍：

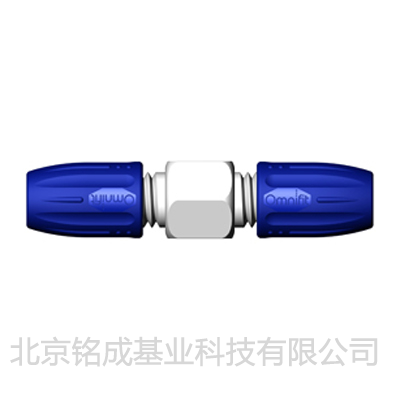

管路连接器产品介绍

Omnifit螺帽管路连接器内部通孔为0.8mm或1.5mm，可用于流路的分流、合流以及流路的连接。适用于外径0.5-4mm刚性管和半刚性管，最高承压50psi(3.3bar)。通过Dibafit倒刺转接头，可以用于软管连接。

管路连接器技术规格

工作温度：4-60℃
PH 值：1-14
连接器主体材质：PTFE
连接器螺帽材质：PP或ETFE(内部通孔为0.8mm的连接器螺帽材质为ETFE)
锥体材质：PTFE
O型圈材质：FKM/FPM
最大工作压力：50psi（3.3 bar）
去掉螺帽的连接器可采用高压灭菌处理

管路连接方式

PTFE锥体连接
适用于抗化学腐蚀性要求较高的场合。所有Omnifit螺帽管路连接器标配材质为PTFE，内径为1/16”(1.6mm)的锥体，适用于外径1/16”的半刚性管。如用于连接其他尺寸的管路，请选择尺寸匹配的锥体。
使用方法：垂直切管路末端，将管穿过Omnifit连接器螺帽，再穿过PTFE锥体，管路末端露出一小段，如图所示，然后将螺帽拧紧到连接器上。

氟橡胶O型圈
适用于抗化学腐蚀性要求不高，管外径不确定的场合。所有Omnifit螺帽管路连接器标配两个大的O型圈和一个小的O型圈，可将三个O型圈组合使用，也可以单独使用。适用于外径为1-4mm的管路。
使用方法：垂直切管路末端，将管穿过Omnifit连接器螺帽，再依次穿过大O型圈和小O型圈(管外径为2.5-4mm时，无需小O型圈)，并将管路露出1-2mm长的一段，如图所示，然后将螺帽拧紧到连接器上。此时O型圈被压进连接器的锥形槽内，产生密封，并固定管路。

平底螺纹接头连接
Omnifit连接器螺帽有1/4-28UNF内螺纹，连接器内的PTFE锥体可以将螺帽转变成带1/4-28UNF螺纹的平底接口，可将管路用1/4-28UNF螺纹接头直接与连接器相连。使用带倒刺的螺纹转接头，可以将软管与连接器相连。

连接器选型

产品选型表
产品类型	缩略图	产品编号	描述	内通孔	数量
连接器		OO1OO1	2通连接器	1.5mm	3个/包
		OO1OO2	2通连接器	1.5mm	20个/包
		OO2415	2通连接器	0.8mm	一个
		OO1OO3	3通连接器（内六角型）	1.5mm	一个
		OO1OO4	4通连接器	1.5mm	一个
		OO1OO5	6通连接器	1.5mm	一个
		OO1OO6	8通连接器	1.5mm	一个
		OO1OO7	2通连接器（可安装）	1.5mm	2个/包
		OO1OO8	2通连接器	1.5mm	2个/包
		OO1O10	3通连接器(T型)	1.5mm	一个
		OO1O11	2通连接器( 直角）	1.5mm	一个
		OO1O12	3通转接头 1/4-28 UNF外螺纹	1.5mm	一个
带阀连接器		OO11O1	2通连接器	1.5mm	一个
		OO11O2	3通连接器(内六角）	1.5mm	一个
		OO11O3	8通连接器	1.5mm	一个
		OO11O4	2通连接器（可安装）	1.5mm	一个
		OO11O5	2通连接器	1.5mm	一个
		OO11O9	3通连接器	1.5mm	一个
		OO2422	3通连接器	0.8mm	一个
		OO1129	2通连接器	1.5mm	一个
		OO1131	层析柱排放阀	1.5mm	一个
