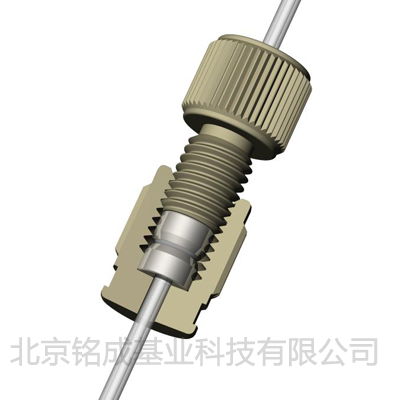

同轴串联接头
管线1装配Gripper卡箍，管线2采用标准1/4-28UNF螺纹接头，通过将管线1穿过同轴串联接头，将管线2拧入同轴串联接头，可实现管线1和管线2的同轴串联。
|
产品类别
|
缩略图
|
产品编号
|
材料
|
颜色
|
螺纹
|
数量
|
|
适用于1/16"
外径管的串联接头
|
|
2333
|
PEEK
|
自然
|
1/4"-28内螺纹
|
1个
|
|
适用于1/8"
外径管的串联接头
|
2334
|
PEEK
|
自然
|
1/4"-28内螺纹
|
1个
|
|
适用于1/16"
外径管的串联接头
|
002CN2-16A
|
乙缩醛
|
白色
|
1/4"-28内螺纹
|
10个/包
|
|
适用于1/8"
外径管的串联接头
|
002CN2-32A
|
乙缩醛
|
白色
|
1/4"-28内螺纹
|
10个/包
|
两通转接头及多通连接器
转接头
|
产品类别
|
缩略图
|
产品编号
|
材料
|
颜色
|
螺纹1
|
螺纹2
|
数量
|
|
适用于1.5mm外径管的两通转接头
|
|
002306
|
PEEK
|
自然
|
1/4"-28内螺纹
|
10-32内螺纹
|
1个
|
|
适用于1.5mm外径管的两通转接头
|
|
002352
|
PEEK
|
自然
|
1/4"-28内螺纹
|
M6外螺纹
|
1个
|
|
适用于1.5mm外径管的两通接头
|
|
002301
|
PP
|
白
|
1/4"-28内螺纹
|
1/4"-28内螺纹
|
10个/包
|
|
|
002302
|
ETFE
|
自然
|
1/4"-28内螺纹
|
1/4"-28内螺纹
|
10个/包
|
|
|
002307
|
PEEK
|
自然
|
1/4"-28内螺纹
|
1/4"-28内螺纹
|
1个
|
|
适用于1/16"外径管的两通接头
|
|
002UN2-A
|
乙缩醛
|
白
|
1/4"-28内螺纹
|
1/4"-28内螺纹
|
1个
|
|
适用于1/32"外径管的两通接头
|
|
002UT2-08K
|
PEEK
|
自然
|
1/4"-28内螺纹
|
1/4"-28内螺纹
|
1个
|
多通连接器
|
产品类别
|
缩略图
|
产品编号
|
材料
|
颜色
|
螺纹
|
数量
|
|
3通连接器
|
|
001057
|
PEEK
|
自然
|
1/4"-28内螺纹
|
1个
|
|
4通连接器
|
|
001058
|
PEEK
|
自然
|
1/4"-28内螺纹
|
1个
|
翻边管路组件
固定内径的翻边管路组件采用的是1/16”外径*0.020”内径材质为FEP的翻边管路，配合PEEK的Click-N-Seal Ultra咔咔接头。
可变内径的翻边管路自检采用的是1/16”外径，内径可变，材质为FEP的翻边管路，配合PEEK的Click-N-Seal Ultra咔咔接头。
翻边管路组件选型
|
产品选型表
|
|
产品名称
|
缩略图
|
产品编号
|
外径
|
内径
|
体积(ul)
|
数量
|
|
可变内径翻边管路组件
|
|
008L25F16-KT5L
|
1.6mm (1/16")
|
0.5mm (.020")
|
25
|
1个
|
|
008L50F16-KT5L
|
1.6mm (1/16")
|
0.8mm (.031")
|
50
|
1个
|
|
008L100F16-KT5L
|
1.6mm (1/16")
|
0.8mm (.031")
|
100
|
1个
|
|
008L200F16-KT5L
|
1.6mm (1/16")
|
0.8mm (.031")
|
200
|
1个
|
|
008L300F16-KT5L
|
1.6mm (1/16")
|
0.8mm (.031")
|
300
|
1个
|
|
008L400F16-KT5L
|
1.6mm (1/16")
|
1.0mm (.039")
|
400
|
1个
|
|
008L500F16-KT5L
|
1.6mm (1/16")
|
1.0mm (.039")
|
500
|
1个
|
|
008L1000F16-KT5L
|
1.6mm (1/16")
|
1.0mm (.039")
|
1000
|
1个
|
|
008L1500F16-KT5L
|
1.6mm (1/16")
|
1.0mm (.039")
|
1500
|
1个
|
|
008L2000F16-KT5L
|
1.6mm (1/16")
|
1.0mm (.039")
|
2000
|
1个
|
|
008L2500F16-KT5L
|
1.6mm (1/16")
|
1.0mm (.039")
|
2500
|
1个
|
|
固定内径翻边管路组件
|
|
008C20F16-KT5L
|
1.6mm (1/16")
|
0.5mm (.020")
|
20
|
1个
|
|
008C40F16-KT5L
|
1.6mm (1/16")
|
0.5mm (.020")
|
40
|
1个
|
|
008C80F16-KT5L
|
1.6mm (1/16")
|
0.5mm (.020")
|
80
|
1个
|
|
008C120F16-KT5L
|
1.6mm (1/16")
|
0.5mm (.020")
|
120
|
1个
|
PTFE半刚性管
|
产品名称
|
产品编号
|
管外径
|
管内径
|
长度
|
数量
|
|
PTFE管
|
008T16-030-20
|
1.6mm (1/16")
|
0.3mm (.012")
|
20m
|
1条
|
|
008T16-030-200
|
1.6mm (1/16")
|
0.3mm (.012")
|
200m
|
1条
|
|
008T16-050-20
|
1.6mm (1/16")
|
0.5mm (.020")
|
20m
|
1条
|
|
008T16-050-200
|
1.6mm (1/16")
|
0.5mm (.020")
|
200m
|
1条
|
|
008T16-080-20
|
1.6mm (1/16")
|
0.8mm (.031")
|
20m
|
1条
|
|
008T16-080-200
|
1.6mm (1/16")
|
0.8mm (.031")
|
200m
|
1条
|
|
008T16-100-20
|
1.6mm (1/16")
|
1.0mm (.039")
|
20m
|
1条
|
|
008T16-100-200
|
1.6mm (1/16")
|
1.0mm (.039")
|
200m
|
1条
|
|
008T32-150-10
|
3.2mm (1/8")
|
1.5mm (.059")
|
10m
|
1条
|
|
008T32-150-100
|
3.2mm (1/8")
|
1.5mm (.059")
|
100m
|
1条
|
|
008T47-032-10
|
4.7mm (3/16")
|
3.2mm (1/8")
|
10m
|
1条
|
|
008T47-032-100
|
4.7mm (3/16")
|
3.2mm (1/8")
|
100m
|
1条
|
|
切管器
|
003062
|
切管器
|
1个
|
1/4-28螺纹平底接口堵头
|
产品类别
|
缩略图
|
产品编号
|
材料
|
颜色
|
螺纹
|
数量
|
|
1/4-28 螺纹平底接口堵头
|
|
002320
|
ETFE
|
自然
|
1/4"-28
|
2个/包
|
10-32CNS™Ultra接头
|
产品类别
|
缩略图
|
产品编号
|
材料
|
颜色
|
螺纹
|
数量
|
|
用于1/16”外径管/10-32螺纹的Click-N-SealUltra咔咔接头
|
|
008NT16-KT4L
|
PEEK
|
自然
|
10-32
|
10个/包
|
|
