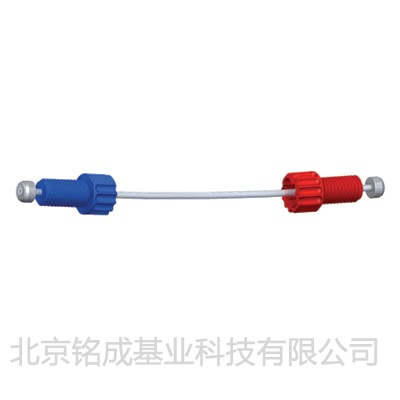

Dibafit Gripper接头产品说明 |
|
|
Dibafit Gripper普通接头采用一体式卡箍，适用于半刚性材质(PTFE、ETFE、FEP等)液体管路，可以多次安装拆卸，适用于1/4-28 UNF或M6螺纹的平底接口，最高承压69bar。卡箍内部密封面材质为PTFE，外壳采用不锈钢或PEEK。螺帽可以自由旋转，防止管路扭曲。 |
|
|
Dibafit Gripper接头技术规格 |
|
①最高承压为1000psi（69bar）
②用于外径为1/16"或1/8"的半刚性管，例如：PTFE、ETFE、FEP
③用于1/4"-28 UNF或M6螺纹的平底接口
工作压力：
卡箍外壳材质为SS时：
外径为1/16"、1/8"的管连接到1/4"-28或M6接口 1000psi（69bar）
外径为3/16"的管连接到5/16-24接口 200psi（14bar）
卡箍外壳材质为PEEK?时：
外径为1/16"的管连接到1/4"-28或M6接口 800psi（56bar）
外径为1/8"的管连接到1/4"-28或M6接口 600psi（42bar） |
|
|
Dibafit Gripper接头选型 |
|
|
产品类别
|
缩略图
|
产品编号
|
描述
|
数量
|
|
用于1/16"外径管的Gripper卡箍
|
|
002310
|
材质为PTFE/SS，用于1/4-28螺纹
|
10个/包
|
|
|
002313
|
材质为PTFE/SS，用于M6螺纹
|
10个/包
|
|
|
008FTK16
|
材质为PTFE/PEEK，
用于1/4-28或M6螺纹
|
10个/包
|
|
用于1/16"外径管的Gripper接头
|
|
002100
|
PP
|
黑
|
1/4-28
|
10个/包
|
|
|
002101
|
PP
|
褐
|
1/4-28
|
10个/包
|
|
|
002102
|
PP
|
红
|
1/4-28
|
10个/包
|
|
|
002103
|
PP
|
橙
|
1/4-28
|
10个/包
|
|
|
002104
|
PP
|
黄
|
1/4-28
|
10个/包
|
|
|
002105
|
PP
|
绿
|
1/4-28
|
10个/包
|
|
|
002106
|
PP
|
蓝
|
1/4-28
|
10个/包
|
|
|
002107
|
PP
|
紫
|
1/4-28
|
10个/包
|
|
|
002108
|
PP
|
灰
|
1/4-28
|
10个/包
|
|
|
002109
|
PP
|
白
|
1/4-28
|
10个/包
|
|
|
002110
|
PP
|
混合
|
1/4-28
|
10个/包
|
|
|
002130
|
ETFE
|
自然
|
1/4-28
|
10个/包
|
|
|
002119
|
PEEK
|
自然
|
1/4-28
|
10个/包
|
|
|
002122
|
PEEK
|
自然
|
1/4-28
|
10个/包
|
|
|
002135
|
PEEK
|
自然
|
M6
|
10个/包
|
|
用于1/8"外径管的Gripper卡箍
|
|
002312
|
材质为PTFE/SS，用于1/4-28螺纹
|
10个/包
|
|
|
002314
|
材质为PTFE/SS，用于M6螺纹
|
10个/包
|
|
|
008FTK32
|
材质为PTFE/PEEK，
用于1/4-28或M6螺纹
|
10个/包
|
|
用于1/8"外径管的Gripper接头
|
|
002200
|
PP
|
黑
|
1/4-28
|
10个/包
|
|
|
002201
|
PP
|
褐
|
1/4-28
|
10个/包
|
|
|
002202
|
PP
|
红
|
1/4-28
|
10个/包
|
|
|
002203
|
PP
|
橙
|
1/4-28
|
10个/包
|
|
|
002204
|
PP
|
黄
|
1/4-28
|
10个/包
|
|
|
002205
|
PP
|
绿
|
1/4-28
|
10个/包
|
|
|
002206
|
PP
|
蓝
|
1/4-28
|
10个/包
|
|
|
002207
|
PP
|
紫
|
1/4-28
|
10个/包
|
|
|
002208
|
PP
|
灰
|
1/4-28
|
10个/包
|
|
|
002209
|
PP
|
白
|
1/4-28
|
10个/包
|
|
|
002210
|
PP
|
混合
|
1/4-28
|
10个/包
|
|
|
002230
|
ETFE
|
自然
|
1/4-28
|
10个/包
|
|
|
002219
|
PEEK
|
自然
|
1/4-28
|
1个
|
|
|
002222
|
PEEK
|
自然
|
1/4-28
|
1个
|
|
|
002235
|
PEEK
|
自然
|
M6
|
1个
|
|
