Dibafit S型卡箍产品说明 |
|
|
S型卡箍适用于半刚性材质(PTFE、ETFE、FEP等) 或刚性材质(PEEK等)液体管路，最小化液体管路连接死区，可以多次安装拆卸，适用于1/4-28 UNF、M6或5/16-24UNF螺纹的平底接口，最高承压34bar。 |
|
|
Dibafit S型卡箍接特点 |
|
S型卡箍由两部分组成，内部密封面材质为PEEK或ETFE，外部用不锈钢锁环包裹。密封面为PEEK时，可适用于刚性材质管路。将S型卡箍装在管路上时，需要特殊的组装工具。
S型卡箍可与Omni-Lok 紧凑式接头配合组成Omni-Lok S型卡箍紧凑接头，适用于螺纹接口比较浅，或者螺纹接口材质为PTFE的情况。

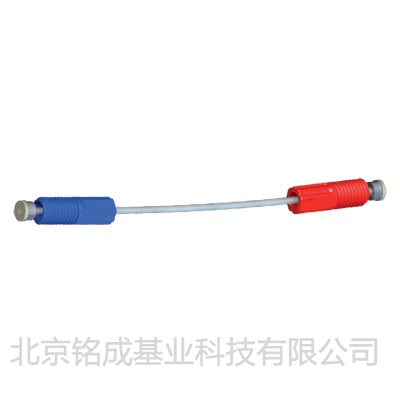

S型卡箍可与Click-N-Seal 咔咔接头配合组成Click-N-Seal S型卡箍咔咔接头。咔咔接头具有扭矩控制功能。锁紧接头时，螺帽的阻力会逐渐增加，直到达到正确的扭矩。这时，继续拧螺帽，螺帽会发出咔咔声。操作人员无需任何工具或猜测就可以手动将接头拧紧，并确保接头是正确锁紧，可以达到良好的密封效果。此类接头可以重复利用。 |
|
|
S型卡箍接头技术规格 |
|
①最高承压为500psi（34bar）
②用于外径为1/16"、1/8"、3/16"的半刚性管，例如：PTFE、ETFE、FEP
③用于1/4-28 UNF、M6或 5/16-24 UNF螺纹的平底接口，或锥形6-40接口
④密封面为PEEK时，卡箍可适用于刚性材质(如，PEEK)管路。
⑤可与Omni-Lok 紧凑式接头配合组成Omni-Lok S型卡箍紧凑接头，可与Click-N-Seal 咔咔接头配合组成Click-N-Seal S型卡箍咔咔接头。
工作压力：
外径为1/16"、1/8"的管连接到1/4"-28或M6接口 500psi（34bar）
外径为3/16"的管连接到5/16-24接口 120psi（8bar） |
|
|
P/S型卡箍接头选型 |
|
|
适用于1/16”外径管的P/S型卡箍及接头
|
产品类别
|
缩略图
|
产品编号
|
描述
|
数量
|
|
用于管外径为1/16"的P型卡箍
|
|
008FT16
|
材质为PTFE/SS，
适用于1/4-28&M6螺纹接头
|
10个/包
|
|
|
008FTK16
|
材质为PTFE/SS，
适用于1/4-28&M6螺纹接头
|
10个/包
|
|
用于管外径为1/16"的S型卡箍
|
|
008FK16
|
材质为PEEK/SS
|
10个/包
|
|
|
008FZ16
|
材质为ETFE/SS
|
10个/包
|
|
用于管外径为1/16"的Omni-Lok紧凑式接头
|
|
008NF16-YC5B
|
PP
|
黑
|
1/4-28
|
10个/包
|
|
|
008NF16-YC5U
|
PP
|
蓝
|
1/4-28
|
10个/包
|
|
|
008NF16-YC5A
|
PP
|
灰
|
1/4-28
|
10个/包
|
|
|
008NF16-YC5G
|
PP
|
绿
|
1/4-28
|
10个/包
|
|
|
008NF16-YC5N
|
PP
|
橙
|
1/4-28
|
10个/包
|
|
|
008NF16-YC5R
|
PP
|
红
|
1/4-28
|
10个/包
|
|
|
008NF16-YC5H
|
PP
|
白
|
1/4-28
|
10个/包
|
|
|
008NF16-YC5Y
|
PP
|
黄
|
1/4-28
|
10个/包
|
|
|
008NF16-YL5B
|
PP
|
黑
|
1/4-28
|
10个/包
|
|
|
008NF16-YC5M
|
PP
|
混合
|
1/4-28
|
10个/包
|
|
|
008NF16-YC6B
|
PP
|
黑
|
M6
|
10个/包
|
|
|
002122S
|
PEEK
|
自然
|
1/4-28,短
|
1个
|
|
用于管外径为1/16"的Click-N-Seal标准咔咔接头
|
|
008NF16-CS5B
|
PC
|
黑
|
1/4-28
|
10个/包
|
|
|
008NF16-CS5H
|
PC
|
白
|
1/4-28
|
10个/包
|
|
|
008NF16-CS5R
|
PC
|
红
|
1/4-28
|
10个/包
|
|
|
008NF16-CS6B
|
PC
|
黑
|
M6
|
10个/包
|
|
|
008NF16-CS6H
|
PC
|
白
|
M6
|
10个/包
|
|
|
008NF16-CS6R
|
PC
|
红
|
M6
|
10个/包
|
|
用于管外径为1/16"的Click-N-Seal Plus咔咔接头
|
|
008NF16-AT5H
|
乙缩醛
|
白
|
1/4-28
|
10个/包
|
|
|
008NF16-AT6H
|
乙缩醛
|
白
|
M6
|
10个/包
|
|
用于管外径为1/16"的Click-N-Seal Ultra咔咔接头
|
|
008NF16-KT5L
|
PEEK
|
自然
|
1/4-28
|
10个/包
|
适用于1/8”外径管的P/S型卡箍及接头
|
产品类别
|
缩略图
|
产品编号
|
描述
|
数量
|
|
用于管外径为1/8"的P型卡箍
|
|
008FT32
|
材质为PTFE/SS，
适用于1/4-28和M6螺纹接头
|
10个/包
|
|
|
008FTK32
|
材质为PTFE/SS，
适用于1/4-28和M6螺纹接头
|
10个/包
|
|
用于管外径为1/8"的S型卡箍
|
|
008FK32
|
材质为PEEK/SS
|
10个/包
|
|
|
008FZ32
|
材质为ETFE/SS
|
10个/包
|
|
用于管外径为1/8"的Omni-Lok紧凑式接头
|
|
008NF32-YC5B
|
PP
|
黑
|
1/4-28
|
10个/包
|
|
|
008NF32-YC5U
|
PP
|
蓝
|
1/4-28
|
10个/包
|
|
|
008NF32-YC5A
|
PP
|
灰
|
1/4-28
|
10个/包
|
|
|
008NF32-YC5G
|
PP
|
绿
|
1/4-28
|
10个/包
|
|
|
008NF32-YC5N
|
PP
|
橙
|
1/4-28
|
10个/包
|
|
|
008NF32-YC5R
|
PP
|
红
|
1/4-28
|
10个/包
|
|
|
008NF32-YC5H
|
PP
|
白
|
1/4-28
|
10个/包
|
|
|
008NF32-YC5Y
|
PP
|
黄
|
1/4-28
|
10个/包
|
|
|
008NF32-YL5B
|
PP
|
黑
|
1/4-28
|
10个/包
|
|
|
008NF32-YC5M
|
PP
|
混合
|
1/4-28
|
10个/包
|
|
|
008NF32-YC6B
|
PP
|
黑
|
M6
|
10个/包
|
|
|
002222S
|
PEEK
|
自然
|
1/4-28,短
|
1个
|
|
用于管外径为1/18"的Click-N-Seal标准咔咔接头
|
|
008NF32-CS5B
|
PC
|
黑
|
1/4-28
|
10个/包
|
|
|
008NF32-CS5H
|
PC
|
白
|
1/4-28
|
10个/包
|
|
|
008NF32-CS5R
|
PC
|
红
|
1/4-28
|
10个/包
|
|
|
008NF32-CS6B
|
PC
|
黑
|
M6
|
10个/包
|
|
|
008NF32-CS6H
|
PC
|
白
|
M6
|
10个/包
|
|
|
008NF32-CS6R
|
PC
|
红
|
M6
|
10个/包
|
|
用于管外径为1/8"的Click-N-Seal Plus咔咔接头
|
|
008NF32-AT5H
|
乙缩醛
|
白
|
1/4-28
|
10个/包
|
|
|
008NF32-AT6H
|
乙缩醛
|
白
|
M6
|
10个/包
|
|
用于管外径为1/8"的Click-N-Seal Ultra咔咔接头
|
|
008NF32-KT5L
|
PEEK
|
自然
|
1/4-28
|
10个/包
|
适用于3/16”外径管的P/S型卡箍及接头
|
产品类别
|
缩略图
|
产品编号
|
描述
|
数量
|
|
用于管外径为3/16"的P型卡箍
|
|
008FT47
|
材质为PTFE/SS，
适用于5/16-24螺纹接头
|
10个/包
|
|
用于管外径为3/16"的S型卡箍
|
|
008FK47
|
材质为PTFE/SS，
适用于5/16-24螺纹接头
|
10个/包
|
|
|
008FZ47
|
材质为PTFE/SS，
适用于5/16-24螺纹接头
|
10个/包
|
|
用于管外径为3/16"的Omni-Lok紧凑式接头
|
|
008NF47-YC7B
|
PP
|
黑
|
5/16-24
|
10个/包
|
适用于1/16”外径管/6-40螺纹的S型卡箍及接头
|
产品类别
|
缩略图
|
产品编号
|
描述
|
数量
|
|
用于1/16”外径管/6-40螺纹的S型卡箍
|
|
008FK16-03C9L
|
材质为PEEK/SS，锥形底，0.3mm通孔
|
10个/包
|
|
008FK16-05C9L
|
材质为PEEK/SS，锥形底，0.5mm通孔
|
10个/包
|
|
008FK16-08C9L
|
材质为PEEK/SS，锥形底，0.8mm通孔
|
10个/包
|
|
|
008FK16-F9L
|
材质为PEEK/SS，平底
|
10个/包
|
|
用于1/16”外
径管/6-40螺纹Omni-Lok紧凑式接头
|
|
008NF16-KC9L
|
PEEK
|
自然
|
6-40
|
10个/包
|
S型卡箍的装配工具
|
产品类别
|
缩略图
|
产品编号
|
描述
|
数量
|
|
S型卡箍的装配工具
|
|
008AT
|
用于装配平底S型卡箍
|
1个
|
|
008AT-T
|
用于装配锥形底S型卡箍
|
1个
|
|
