T-S107&JY15-12产品说明 |
|

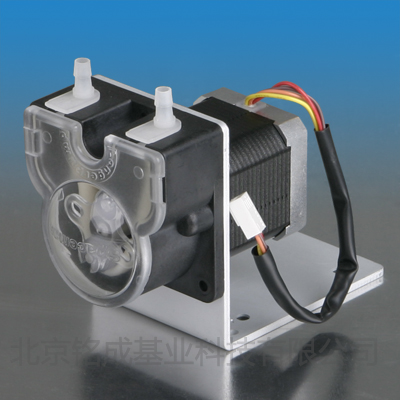

T-S107&JY15-12 OEM蠕动泵由JY15-12泵头搭配42步进电机构成的体积小、结构简单的蠕动泵产品。主要在设备、仪器中配套使用,实现170mL/min以下的流体传输。由用户直接驱动步进电机对工作过程进行控制,采用底板安装方式,并可按用户要求定制采用面板安装方式的产品。 |
 |
T-S107&JY15-12整机参数 |
|
项目 |
参数 |
转速范围 |
≤100rpm |
外形尺寸(长*宽*高) |
118mm*60mm*96mm |
工作环境相对湿度 |
<80% |
工作环境温度 |
0℃~40℃ |
适用软管规格 |
最大参考流量 |
25#(硅胶或Pharmed) |
118mL/min |
17#(硅胶) |
170mL/min |
|
 |
T-S107&JY15-12电机参数及接口 |
|
电机参数 |
电机接口 |
项目 |
参数 |
线色 |
定义 |
步距角 |
1.8° |
棕 |
A |
相数 |
2 |
绝缘电阻 |
≥100MΩ |
橙 |
 |
绝缘等级 |
B级 |
相电压 |
6.56V |
红 |
B |
相电流 |
0.8A |
电阻 |
8.2Ω±10% |
黄 |
 |
电感 |
13.8mH±20% |
|
 |
T-S107&JY15-12外形安装图 |
|
 |
